1. Déposer le moteur de la transmission. (voir la section DEPOSE/REPOSE DE BOITE DE VITESSES [R15M-D].) (voir la section DEPOSE/REPOSE DE BOITE DE VITESSES [Y16M-D].) (voir la section DEPOSE/REPOSE DE LA BOITE DE VITESSES AUTOMATIQUE.)
2. Déposer les pièces suivantes :

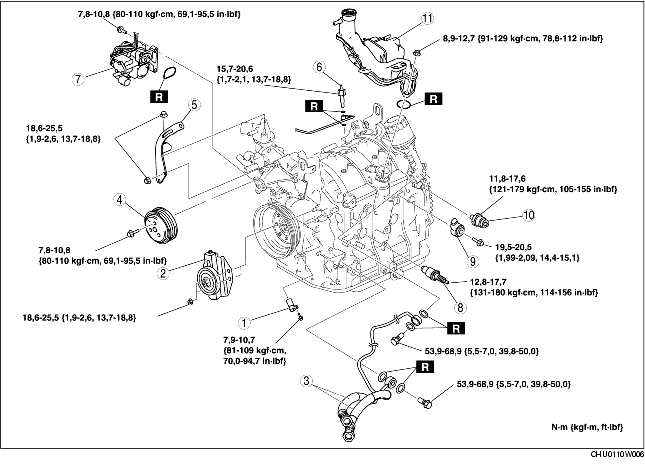

3. Déposer les différents composants selon l'ordre indiqué dans le tableau.
4. Pour la repose, suivre l'ordre inverse de la dépose.
|
1
|
Capteur de position d'arbre excentrique
(voir la section DEPOSE/REPOSE DE CAPTEUR DE POSITION D'ARBRE EXCENTRIQUE.)
|
|
2
|
Tendeur de courroie de transmission de climatisation
|
|
3
|
Flexible à huile
|
|
4
|
Poulie de pompe à eau
|
|
5
|
Fixation de générateur
|
|
6
|
Gicleur d'huile
|
|
7
|
Système de dosage de pompe à huile (voir la section DEPOSE/REPOSE DE SYSTEME DE DOSAGE DE POMPE A HUILE.)
|
|
8
|
Bougie d'allumage
(voir la section DEPOSE/REPOSE DE BOUGIE D'ALLUMAGE.)
|
|
9
|
Détecteur de cognement
(voir la section DEPOSE/REPOSE DE CAPTEUR DE DETONATION (KS).)
|
|
10
|
Contacteur de pression d'huile
(voir la section INSPECTION DE PRESSION D'HUILE.)
|
|
11
|
Tuyau de remplissage d'huile
|
