DEPOSE/REPOSE D'UNITE D'EMBRAYAGE

1. Déposer les différents éléments selon l'ordre indiqué dans le tableau.

2. Pour la repose, suivre l'ordre inverse de la dépose.

.

Note sur la dépose du couvercle et du disque d'embrayage

1. Monter les outils SST.

2. Desserrer les boulons en diagonale d'un tour à chaque fois jusqu'à ce que le ressort n'ait plus de pression.

3. Déposer le couvercle et le disque d'embrayage.

Note sur la dépose du roulement pilote, du joint d'huile

Remarque

• Ne déposer le roulement pilote qu'en cas de dysfonctionnement.

1. Déposer le roulement pilote et le joint d'huile à l'aide de l'outil SST.

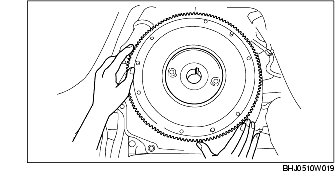

Note sur la dépose de volant-moteur

1. Monter l'outil SST sur le volant-moteur.

2. Déposer le contre-écrou à l'aide de l'outil SST.

Remarque

• Après avoir déposé le volant-moteur, inspecter si l'arbre excentrique a des fuites d'huile. Remplacer le joint d'huile, le cas échéant. (Voir REMPLACEMENT DE JOINT D'HUILE ARRIERE.)

3. Déposer le volant-moteur à l'aide de l'outil SST.

4. Déposer la clé de l'arbre excentrique.

Note sur la repose de volant-moteur

1. Monter la clé sur l'arbre excentrique.

2. Aligner la fente de la clé du volant-moteur avec la clé de l'arbre excentrique et reposer.

3. Monter l'outil SST sur le volant-moteur.

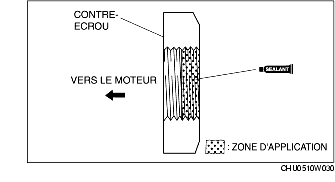

4. Appliquer un produit d'étanchéité à base de silicone sur le filetage du contre-écrou.

5. Serrer le contre-écrou à l'aide de l'outil SST.

Couple de serrage

392-490 N·m

{40,0-49,9 kgf·m, 289-361 ft·lbf}

Attention

• Retirer la partie saillante du joint résultant des filetages pour qu'il ne soit pas pris dans le roulement pilote.

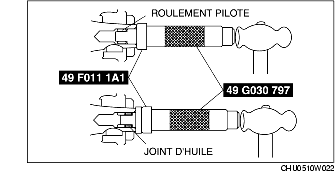

Note sur la repose du roulement pilote, du joint d'huile

1. Reposer le roulement pilote en utilisant les outils SST.

Remarque

• Diamètre de roulement externe : 20 mm {0,787 in}

• Profondeur d'enfoncement :

11,5-12,25 mm {0,453-0,482 in}

2. Reposer un nouveau joint d'huile en utilisant les outils SST.

Note sur la repose de disque d'embrayage

1. Nettoyer les cannelures du disque d'embrayage et l'engrenage mené principal avec une brosse.

2. Etendre une fine couche de graisse d'embrayage sur les cannelures.

3. Fixer le disque d'embrayage sur le volant-moteur à l'aide des outils SST.

Note sur la repose de cache d'embrayage

1. Aligner le cache d'embrayage avec l'axe de cognement du volant-moteur et reposer.

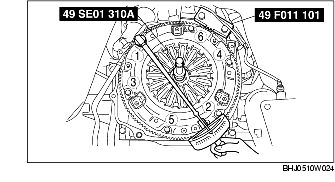

2. Serrer les boulons régulièrement et progressivement dans l'ordre indiqué sur la figure.

Couple de serrage

22,1-33,1 N·m

{2,25-3,38 kgf·m, 16,3-24,4 ft·lbf}
