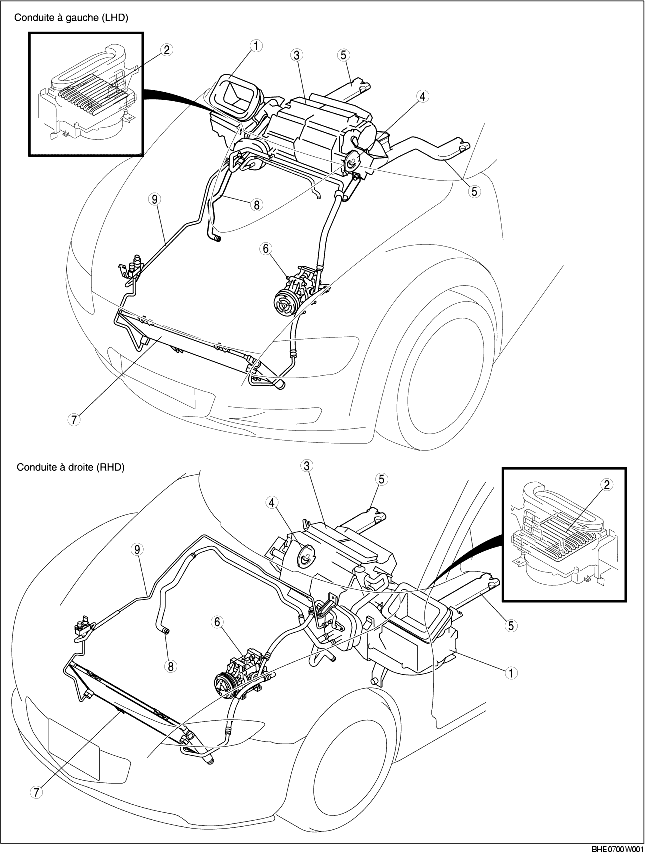

SYSTEME DE BASE HVAC

BHE071101040W01

.

1
Unité de soufflerie
2
Filtre à air
(voir la section DEPOSE/REPOSE DE FILTRE A AIR.)
(voir la section INSPECTION DE FILTRE A AIR.)
3
Unité de climatisation
(voir la section INSPECTION DE L'EVAPORATEUR.)
4
Tringle principale de mode de débit d'air
5
Conduite de chauffage arrière
6
Compresseur de climatisation
7
Condensateur
(voir la section DEPOSE/REPOSE DE CONDENSATEUR.)
(voir la section INSPECTION DE CONDENSEUR.)
8
Flexible de chauffage
9
Conduite de réfrigérant
