DEPOSE/REPOSE DU MOYEU DE ROUE, DE LA FUSEE ARRIERE

Attention

• Effectuer les procédures suivantes sans déposer au préalable le capteur ABS de vitesse de roue est susceptible de provoquer une ouverture de circuit dans le faisceau de câblage, s'il est retiré par erreur. Avant d'effectuer les procédures suivantes, déposer le capteur de vitesse de rotation de roue de l'ABS (côté essieu) et le fixer à un endroit où il ne peut être tiré par erreur au cours de l'entretien du véhicule.

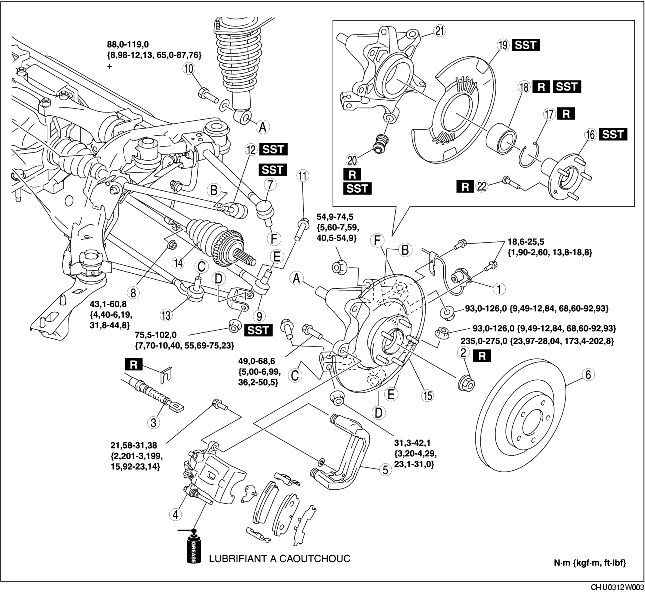

1. Déposer les différents composants selon l'ordre indiqué dans le tableau.

2. Pour la repose, suivre l'ordre inverse de la dépose.

3. Après la repose, vérifier le parallélisme des roues arrière. (voir la section GEOMETRIE DE ROUE ARRIERE.)

Note sur la dépose de contre-écrou

1. Verrouiller le plateau de disque en utilisant les freins.

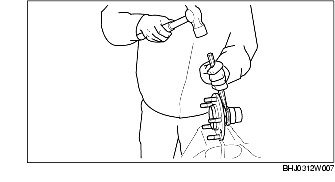

2. Faire sortir la partie sertie du contre-écrou en utilisant un burin et un marteau.

3. Déposer le contre-écrou.

Note sur la dépose densemble d'étrier de frein

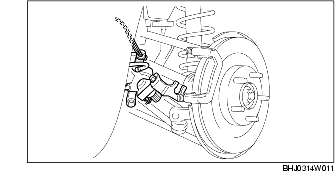

1. Suspendre le composant d'étrier de frein à une corde.

Note sur la dépose du semi-arbre arrière

1. Reposer temporairement un écrou de rechange au bout de l'arbre arrière.

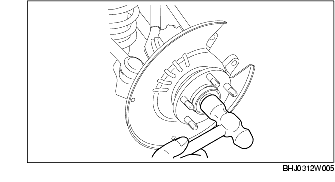

2. Taper légèrement l'écrou avec un marteau en cuivre pour desserrer l'arbre de transmission du moyeu de roue.

3. Séparer l'arbre arrière de transmission du moyeu de roue.

Note sur la dépose de moyeu de roue

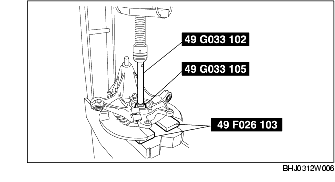

1. Déposer le moyeu de roue en utilisant les outilsSST.

2. Si le chemin intérieur du roulement demeure sur l'ensemble d'écrou de roue, utiliser un burin pour assurer l'espace nécessaire pour reposer leSST entre l'ensemble d'écrou de roue et le chemin intérieur du roulement.

3. Déposer le chemin intérieur du roulement à l'aide de l'outil SST.

Note sur la dépose de roulement de roue

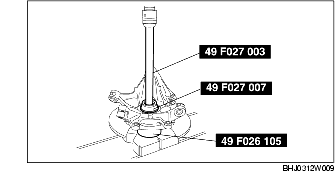

1. Enlever le roulement de roue de la fusée arrière à l'aide des outils SST.

Note sur la dépose de cache-poussière

Remarque

• N'enlever le couvercle pare-poussière que s'il existe une anomalie.

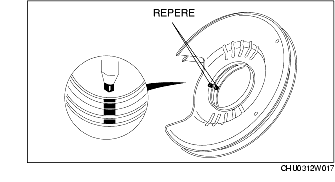

1. Placer une marque d'alignement sur le couvercle pare-poussière et la fusée arrière pour la repose correcte.

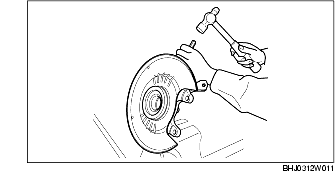

2. Déposer le cache-poussière en utilisant un burin.

Note sur la dépose de bague

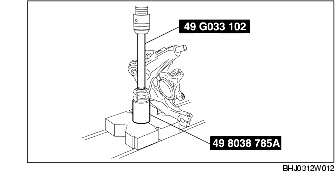

1. Enlever la bague de la fusée arrière à l'aide des outils SST.

Note sur la dépose du boulon de moyeu de roue

Remarque

• N'enlever le couvercle pare-poussière que s'il existe une anomalie.

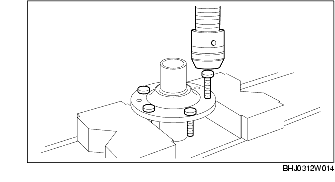

1. Enlever les boulons de moyeu de roue du moyeu de roue à l'aide d'une presse.

Note sur la repose du boulon de moyeu de roue

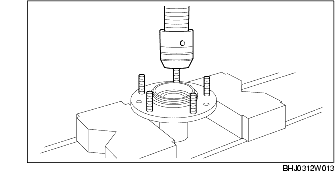

1. Enfoncer les nouveaux boulons de moyeu de roue dans le moyeu de roue à l'aide d'une presse.

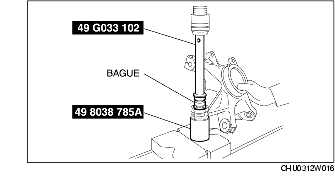

Note sur la repose de bague

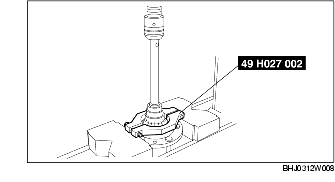

1. Faire entrer la nouvelle bague dans la fusée à l'aide des outils SST.

Note sur la repose de cache-poussière

1. Aligner les deux cache-poussière et marquer l'alignement sur le nouveau cache-poussière.

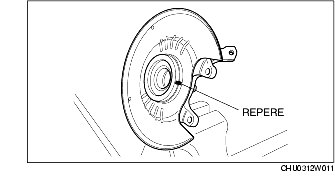

2. Aligner les repères du cache-poussière neuf et de la fusée.

3. Enfoncer le nouveau cache-poussière sur la fusée à l'aide des outils SST.

Note sur la repose de roulement de roue

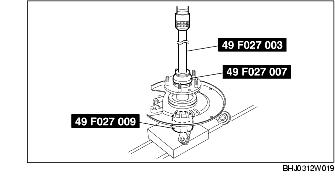

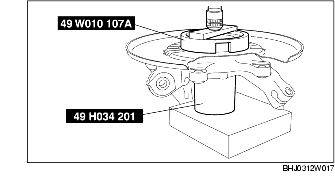

1. Reposer un roulement neuf en utilisant les outils SST.

Note sur la repose de moyeu de roue

1. Reposer le moyeu de roue en utilisant les SSTs.

Note sur la repose de contre-écrou

1. Tighten a new locknut.

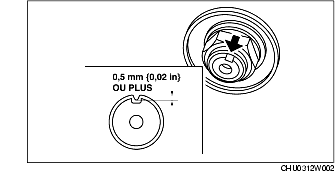

2. Install a new locknut and indent as shown to crimp the locknut, using a chisel and hammer.
