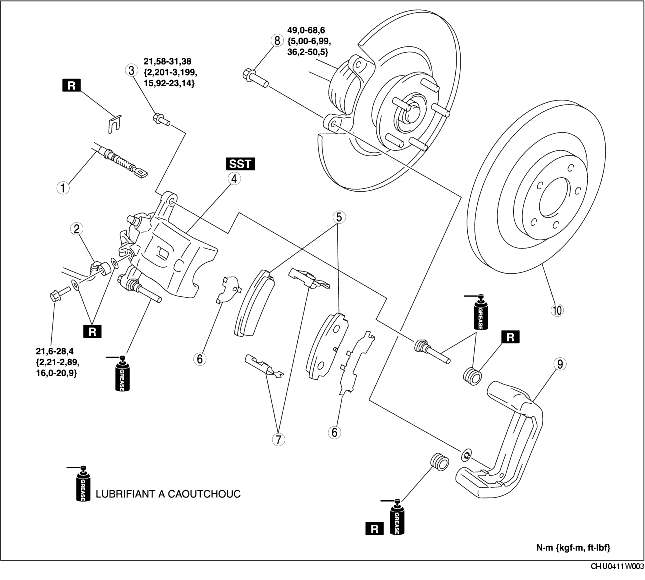

1. Déposer les différents composants selon l'ordre indiqué dans le tableau.
2. Pour la repose, suivre l'ordre inverse de la dépose.
3. Après la repose, enfoncer à plusieurs reprises la pédale de frein, et inspecter les éléments suivants.
.
|
1
|
Câble de frein de stationnement
(voir la section Note sur la repose de câble de frein de stationnement.)
|
|
2
|
Flexible de frein
|
|
3
|
Boulon
|
|
4
|
Etrier
(voir la section Note sur la repose d'étrier.)
|
|
5
|
Plaquette de disque
|
|
6
|
Cale
|
|
7
|
Plaque-guide
|
|
8
|
Boulon
|
|
9
|
Support de fixation
|
|
10
|
Plateau de disque
(voir la section Note sur la dépose de plateau de disque.)
(voir la section Note sur la repose de plateau de disque.)
|

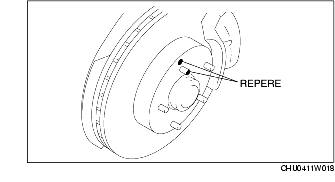

1. Marquer le moyeu de roue et le plateau de disque.
2. Déposer le plateau de disque.
1. Nettoyer toute trace de rouille ou de corps étranger sur le moyeu de roue et le plateau de disque.
2. Aligner les repères précédemment marqués avant la dépose, et reposer le plateau de disque sur le moyeu de roue.
1. Nettoyer les surfaces exposées du piston.

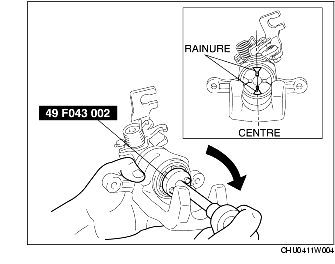

2. Faire tourner lentement le piston dans le sens horloger à l'aide de l'outil SST, et enfoncer complètement le piston jusqu'à ce que les gorges du piston soient dans la position indiquée par l'illustration.
3. Reposer l'étrier.

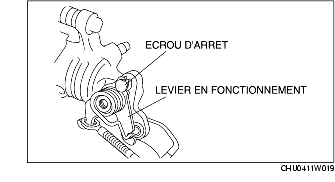

1. Après la repose du câble de frein de stationnement, vérifier que le levier en fonctionnement retourne vers l'écrou de butée, le levier de frein de stationnement étant relâché.
