DEPOSE/REPOSE DE LA BARRE TRANSVERSALE ARRIERE

BHE021428400W01

Attention
• Effectuer les procédures suivantes sans déposer au préalable le capteur ABS de vitesse de roue est susceptible de provoquer une ouverture de circuit dans le faisceau de câblage, s'il est retiré par erreur. Avant d'effectuer les opérations, déposer le capteur ABS de vitesse de roue (côté essieu), et écarter le capteur des faisceaux.

1. Déposer le tuyau d'échappement. (voir la section DEPOSE/REPOSE DU SYSTEME D'ECHAPPEMENT.)

2. Déposer l'arbre de transmission. (voir la section DEPOSE/REPOSE D'ARBRE DE TRANSMISSION.)

3. Déposer le cadre de centrale électrique (voir la section Note sur la dépose du cadre de centrale électrique.) (voir la section Note sur la dépose du cadre de centrale électrique.) (voir la section Note sur la dépose du cadre du moteur.) (voir la section Note sur la repose du cadre du moteur.) (voir la section Note sur la dépose du cadre de centrale électrique.) (voir la section Note sur la repose du cadre de centrale électrique.)

4. Déposer le semi-arbre arrière. (voir la section DEPOSE/REPOSE DU SEMI-ARBRE ARRIERE.)

5. Déposer le différentiel arrière. (voir la section DEPOSE/REPOSE DU DIFFERENTIEL ARRIERE.)

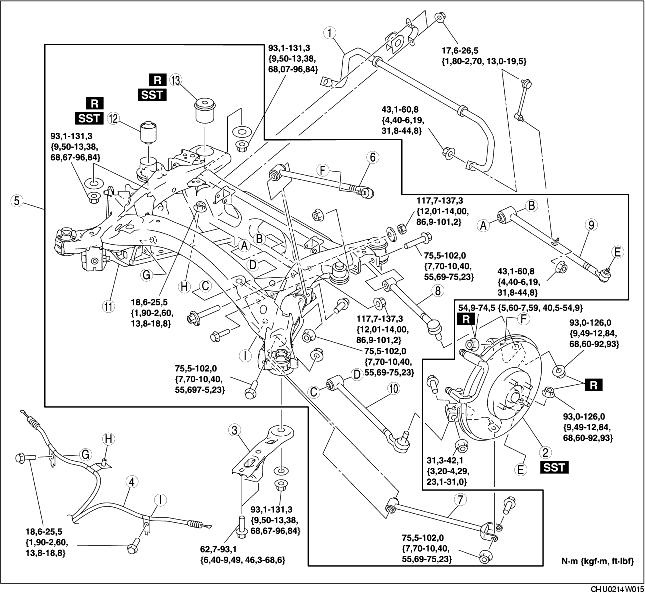

6. Déposer les différents composants selon l'ordre indiqué dans le tableau.

7. Pour la repose, suivre l'ordre inverse de la dépose.

8. Inspecter l'alignement de la roue arrière. (voir la section GEOMETRIE DE ROUE ARRIERE.)

.

1
Stabilisateur arrière
2
Ensemble d'essieu arrière
3
Plateau d'arrêt
4
Câble de frein de stationnement
5
Ensemble de barre transversale arrière
6
Bras oscillant arrière (supérieur)
7
Bras oscillant arrière (inférieur)
8
Bras latéral arrière (supérieur)
9
Bras latéral arrière (inférieur)
10
Bras d'équilibrage
11
Traverse arrière
12
Bague No. 2
13
Bague No. 3

Note sur la dépose de l'ensemble d'essieu arrière.

1. Soutenir le porte-fusée à l'aide d'un cric.

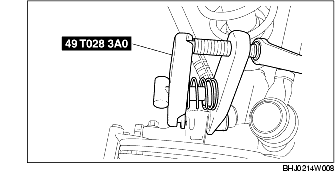

2. À l'aide de l'outil SST, débrancher le joint à rotule de bras de guidage arrière (supérieur).

3. Déposer le boulon extérieur du bras oscillant arrière (inférieur).

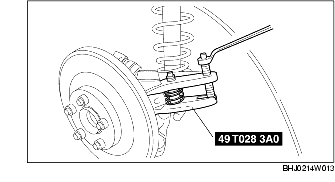

4. À l'aide de l'outil SST, débrancher le joint à rotule de bras latéral arrière (supérieur).

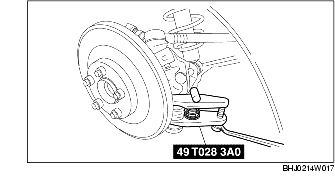

5. À l'aide de l'outil SST, débrancher le joint à rotule de bras latéral arrière (inférieur).

6. Déposer le boulon extérieur du bras d'équilibrage.

7. Enlever le boulon inférieur du pare-chocs.

8. Déposer l'ensemble d'essieu arrière.

Note sur la dépose de la barre transversale arrière

Avertissement
• Vérifier que l'ensemble de la barre transversale est soutenue de façon sécure par le cric. Si ce n'est pas le cas, la barretransversale risque de tomber, causant de graves blessures, voire la mort, ainsi que de sérieux dommages au véhicule.

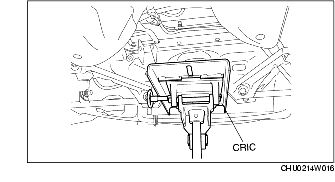

1. Soutenir la barre transversale arrière au moyen d'un cric et déposer les écrous.

2. Déposer l'ensemble de la barre transversale arrière.

Note sur la dépose de bague No.2

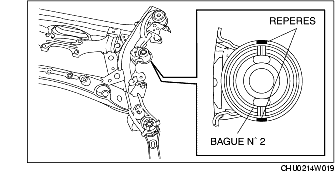

1. Pratiquer une marque sur la barre transversale arrière avec le trou de bague aligné tel qu'illustré.

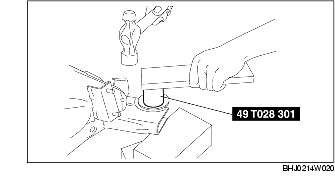

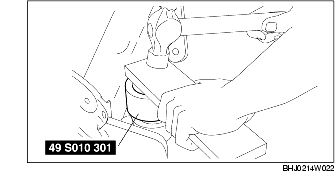

2. Grâce à l'outil SST, déposer la bague.

Note sur la dépose de bague No.3

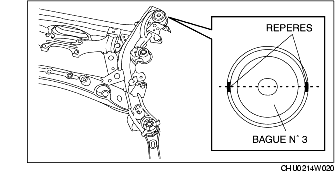

1. Pratiquer une marque sur la barre transversale arrière avec le trou de bague aligné tel qu'illustré.

2. Grâce à l'outil SST, déposer la bague.

Note sur la repose de bague No.3

1. Reposer la nouvelle bague selon la marque pratiquée lors de la dépose de la bague.

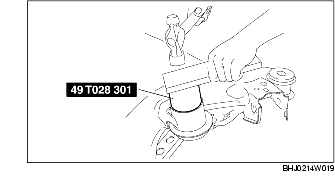

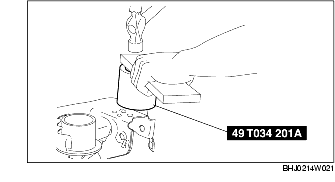

2. A l'aide de l'outil SST, placer la bague.

Note sur la repose de bague No.2

1. Reposer la nouvelle bague selon la marque pratiquée lors de la dépose de la bague.

2. A l'aide de l'outil SST, placer la bague.
