1. Déposer l'unité de feux clignotants avec le connecteur branché.
2. Mesurer la tension à chaque borne (autre que la borne F).
3. Débrancher le connecteur de l'unité de feux clignotants.

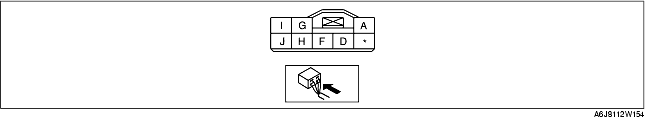

4. Vérifier la continuité de la borne F, comme indiqué dans le tableau de tensions aux bornes (référence).
|
Borne
|
Nom du signal
|
Branchement sur
|
Condition de mesure
|
Tension (V)/Continuité
|
Élément(s) d'inspection
|
|
|---|---|---|---|---|---|---|
|
A
|
Alimentation
|
Fusible 15 A HAZARD
|
Toutes conditions
|
B +
|
• Fusible 15 A HAZARD
• Faisceaux de câblage connexes
|
|
|
D
|
Sortie d'unité de feux clignotants
|
Clignotant (gauche)
|
Le contacteur de clignotant (gauche) est positionné sur ON.
|
Le clignotant (gauche) clignote.
|
Varie entre 1,0 ou moins et B+
|
• Clignotant (gauche)
• Faisceaux de câblage connexes
|
|
Le contacteur de feux de détresse est positionné sur ON.
|
||||||
|
Excepté cas de figure ci-dessus
|
1,0 ou moins
|
|||||
|
F
|
MASSE (GND)
|
Masse de carrosserie
|
Toutes conditions : Inspecter la continuité à la masse.
|
Continuité détectée
|
• MASSE (GND)
|
|
|
G
|
Sortie d'unité de feux clignotants
|
Clignotant (droit)
|
Le contacteur de clignotant (droit) est positionné sur ON.
|
Le clignotant (droit) clignote.
|
Varie entre 1,0 ou moins et B+
|
• Clignotant (droit)
• Faisceaux de câblage connexes
|
|
Le contacteur de feux de détresse est positionné sur ON.
|
||||||
|
Excepté cas de figure ci-dessus
|
1,0 ou moins
|
|||||
|
H
|
Entrée de contacteur de feux de détresse
|
Contacteur de feux de détresse
|
Le contacteur de feux de détresse est positionné sur ON.
|
1,0 ou moins
|
• Contacteur de feux de détresse
(voir la section INSPECTION DE CONTACTEUR DE FEU DE SIGNAL DE DETRESSE)
• Faisceaux de câblage connexes
|
|
|
Le contacteur de feux de détresse est positionné sur OFF.
|
B +
|
|||||
|
I
|
Entrée de contacteur de clignotant (droit)
|
Contacteur de clignotant
|
Positionner le contacteur d'allumage sur ON.
|
Le contacteur de clignotant (droit) est positionné sur ON.
|
B +
|
• Contacteur de clignotant
(voir la section INSPECTION DE CONTACTEUR GENERAL D'ECLAIRAGE)
• Faisceaux de câblage connexes
|
|
Excepté cas de figure ci-dessus
|
1,0 ou moins
|
|||||
|
J
|
Entrée de contacteur de clignotant (gauche)
|
Contacteur de clignotant
|
Positionner le contacteur d'allumage sur ON.
|
Le contacteur de clignotant (gauche) est positionné sur ON.
|
B +
|
• Contacteur de clignotant
(voir la section INSPECTION DE CONTACTEUR GENERAL D'ECLAIRAGE)
• Faisceaux de câblage connexes
|
|
Excepté cas de figure ci-dessus
|
1,0 ou moins
|
|||||
