INSPECTION DE CONTACTEUR GENERAL D'ECLAIRAGE

BHE091866121W02

Contacteur général d'éclairage (gauche)

1. Déposer le cache de colonne. (voir la section DEPOSE/REPOSE DU CACHE DE COLONNE.)

2. Déposer l'éclairage de la clé de contact. (voir la section DEPOSE/REPOSE D'AMPOULE D'ECLAIRAGE DE CLE DE CONTACT.)

3. Déposer la contacteur général d'éclairage. (voir la section DEPOSE/REPOSE DE CONTACTEUR D'ECLAIRAGE.)

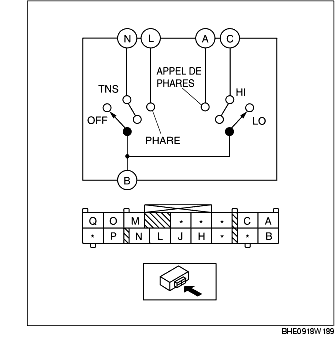

4. Contrôler que la continuité entre les bornes du contacteur général d'éclairage correspond aux valeurs indiquées dans le tableau.

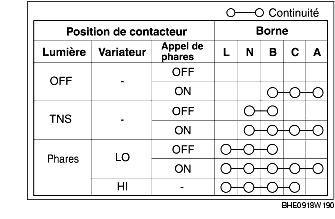

Contacteur de phare

• Si les valeurs mesurées ne correspondent pas aux spécifications du tableau, remplacer le contacteur général d'éclairage.

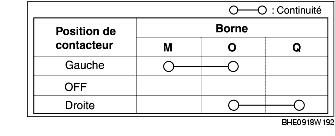

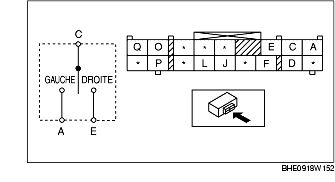

Contacteur de clignotant

Contacteur général d'éclairage (droite)

1. Déposer le cache de colonne. (voir la section DEPOSE/REPOSE DU CACHE DE COLONNE.)

2. Déposer l'éclairage de la clé de contact. (voir la section DEPOSE/REPOSE D'AMPOULE D'ECLAIRAGE DE CLE DE CONTACT.)

3. Déposer la contacteur général d'éclairage. (voir la section DEPOSE/REPOSE DE CONTACTEUR D'ECLAIRAGE.)

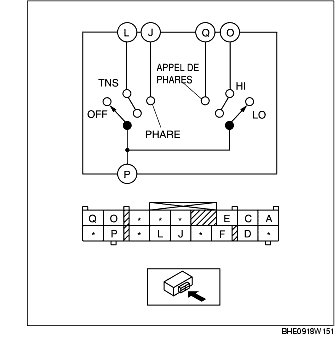

4. Contrôler que la continuité entre les bornes du contacteur général d'éclairage correspond aux valeurs indiquées dans le tableau.

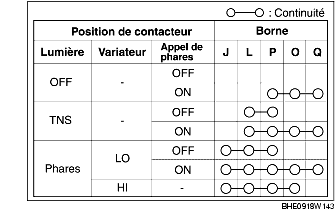

Contacteur de phare

• Si les valeurs mesurées ne correspondent pas aux spécifications du tableau, remplacer le contacteur général d'éclairage.

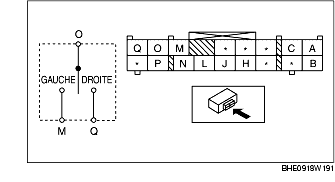

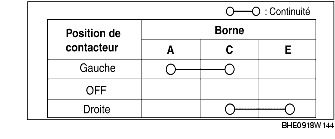

Contacteur de clignotant
