INSPECTION DE CONTACTEUR DE COMMANDE D'ECLAIRAGE DE TABLEAU DE BORD

BHE091866600W02

1. Brancher le connecteur du contacteur de commande d'éclairage de panneau de bord.

2. Brancher le câble négatif de la batterie.

3. Mesurer la tension à chaque borne (autre que la borne D).

• Si la tension ne correspond pas aux spécifications du tableau de tensions aux bornes (référence), inspecter les pièces reprises dans la section 'Élément(s) d'inspection'.

4. Débrancher le connecteur du contacteur de commande d'éclairage de panneau de bord.

5. Vérifier la continuité de la borne D, comme indiqué dans le tableau de tensions aux bornes (référence).

• En cas d'anomalie, inspecter les pièces de la section 'Élément(s) d'inspection'.
- Si le système ne fonctionne pas correctement alors que les pièces et leurs faisceaux associés ne présentent aucune anomalie, remplacer le curseur de la commande d'éclairage du tableau de bord.

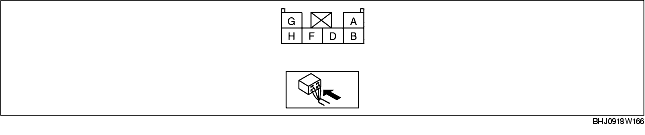

Tableau de tensions aux bornes (référence)

Borne

Nom du signal

Branchement sur

Condition de mesure

Condition de mesure

Tension (V)/Continuité

Élément(s) d'inspection

A
Éclairage
Combiné d'instruments
Effectuer l'inspection à l'aide d'un oscilloscope. (voir la section Inspection des bornes A et F.)
-
• Combiné d'instruments
• Chaque éclairage
• Faisceaux de câblage connexes
F
Chaque éclairage
B
TNS
Relais TNS
Positionner le contacteur d'éclairage sur TNS ou ON.
B +
• Relais TNS
(voir la section INSPECTION DE RELAIS)
• Fusible 10 A ILLUMI
• Faisceaux de câblage connexes
Positionner le contacteur d'éclairage sur OFF.
1,0 ou moins
D
MASSE (GND)
Masse de carrosserie
Toutes conditions : Inspecter la continuité à la masse.
Continuité détectée
• MASSE (GND)
• Faisceaux de câblage connexes
G
IG1
Contacteur d'allumage
Positionner le contacteur d'allumage sur ON.
B +
• Contacteur d'allumage
• Faisceaux de câblage connexes
Positionner le contacteur d'allumage sur ACC ou LOCK.
1,0 ou moins
H
Annulation de variateur
Combiné d'instruments/module de panneau central
Positionner le contacteur d'éclairage sur TNS ou ON.
Contacteur d'annulation de variateur sur ON.
B +
• Combiné d'instruments
• Module de panneau central
• Faisceaux de câblage connexes
Contacteur d'annulation de variateur sur OFF.
1,0 ou moins

Inspection des bornes A et F

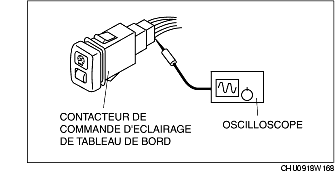

1. Mesurer la courbe d'onde des bornes A et F du contacteur de commande d'éclairage de tableau de bord à l'aide d'un osciloscope.

• Réglage de l'oscilloscope :
5 V/DIV (Y), 5 ms/DIV (X), plage DC

2. Positionner le contacteur d'éclairage sur TNS ou ON.

3. Régler contacteur de commande d'éclairage de tableau de bord sur la position de luminosité maximum.

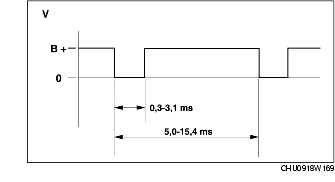

4. Vérifier que la courbe d'onde est comme indiqué dans l'illustration.

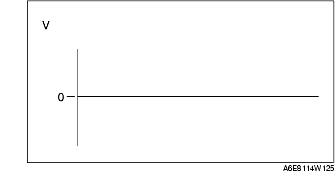

5. Régler contacteur de commande d'éclairage de tableau de bord sur la position de luminosité minimum, et vérifier que la courbe d'onde est comme indiqué dans l'illustration.
