DEMONTAGE/REMONTAGE D'UNITE DE TOIT OUVRANT

BHE091569850W03

1. Déposer le panneau de vitre. (voir la section DEPOSE/REPOSE DU PANNEAU DE VITRE.)

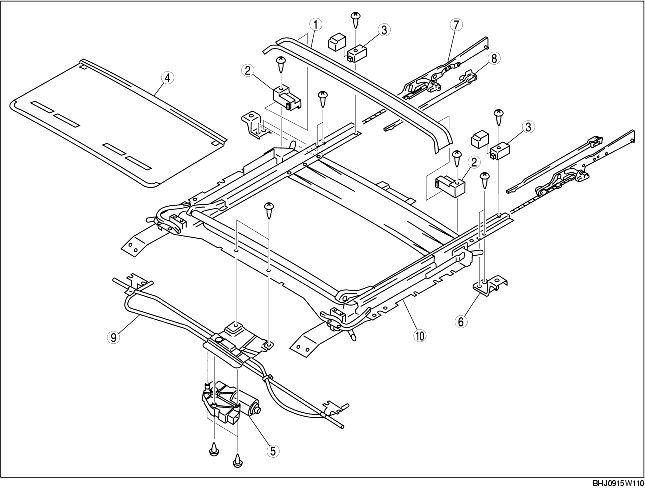

2. Démonter selon l'ordre indiqué dans le tableau.

3. Remonter dans l'ordre inverse du démontage.

1
Rail d'égouttement
2
Guide d'écoulement
3
Butée arrière
4
Pare-soleil
5
Moteur de toit ouvrant
6
Plaque fixe
7
Guide
8
Tringle de décoration
9
Unité d'entraînement
10
Cadre

Note sur le remontage de moteur de toit ouvrant

Remarque
• Si le guide a été déposé, le réglage de position initiale du moteur de toit ouvrant sera nécessaire. Après la repose de l'unité de toit ouvrant, effectuer le réglage de position initiale en suivant la procédure suivante.

1. Appuyer sur le contacteur CLOSE afin de fermer complètement le panneau vitré.

2. Lorsque le panneau vitré atteint la position complètement fermée, relâcher temporairement le contacteur CLOSE, puis réappuyer continuellement pendant approx. 13 secondes. Continuer à appuyer sur le contacteur jusqu'à ce que le panneau vitré s'arrête automatiquement en position complètement fermée, après avoir atteint la position de verrouillage mécanique.

3. Lorsque le panneau vitré s'arrête en position complètement fermée, relâcher temporairement le contacteur CLOSE, puis l'enfoncer à nouveau dans les 5 secondes et le maintenir enfoncé.

Remarque
• Appuyer continuellement sur le contacteur CLOSE jusqu'à ce que le panneau vitré s'ouvre en position complètement ouverte, retourne à la position complètement fermée, et s'arrête.

4. Relâcher le contacteur CLOSE lorsque le panneau vitré s'arrête en position complètement fermée.
