REPOSE DE LUNETTE ARRIERE

Attention

• Une repose correcte du pare-brise peut être difficile si le produit d'étanchéité est craquelé, ou si la vitre est déformée par la pression de l'air lorsqu'une portière est fermée/ouverte, alors que les vitres demeurent fermées. Laisser ouvertes toutes les vitres jusqu'à ce que la lunette soit complètement reposée.

1. Découper l'ancien enduit d'étanchéité à l'aide d'une lame de rasoir en veillant à laisser une épaisseur de 1-2 mm {0,04-0,07 in} sur tout le pourtour du cadre.

Avertissement

• L'usage d'une lame de rasoir à mains nues peut provoquer des blessures. Veiller à toujours porter des gants lors de l'utilisation d'une lame de rasoir.

2. Si le produit d'étanchéité s'est complètement détaché par endroits, y appliquer une couche d'apprêt après dégraissage, et laisser sécher pendant approx. 30 minutes.Puis appliquer une épaisseur de 2 mm {0,08 in} de produit d'étanchéité.

3. Nettoyer et dégraisser le pourtour, jusqu'à approx. 50 mm {2,0 in} du bord de la vitre et de la surface de contact de la carrosserie.

4. En cas de réutilisation d'une lunette, effectuer la procédure suivante :

(1) Nettoyer et dégraisser la surface de repose de la moulure de vitre de la lunette.

(2) Appliquer une couche d'apprêt pour verre sur la surface de repose de la moulure.

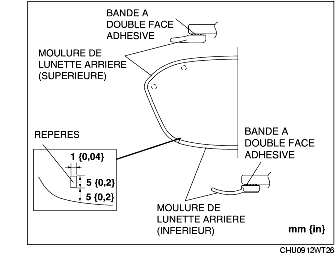

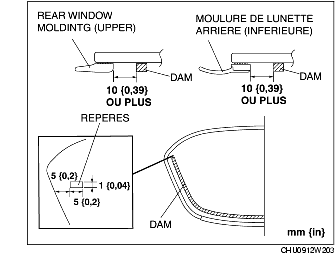

(3) Retirer la bande à double face adhésive restant sur la moulure de lunette, et reposer la moulure (supérieure) sur la lunette en alignant la moulure avec le centre des repères situés sur la vitre.

Remarque

• De la bande à double face adhésive a été fixée sur la moulure de lunette neuve.

(4) Reposer la moulure de lunette (inférieure).

(5) Appliquer une couche d'apprêt sur l'intérieur de la moulure de lunette, au niveau de la jonction entre les parties inférieure et supérieure.

(6) Fixer la bande adhésive sur l'intérieur de la moulure de lunette, au niveau de la jonction.

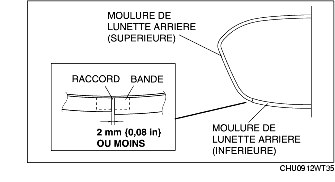

(7) Reposer la moulure en alignant son extrémité avec le centre des repères situés sur la vitre, comme indiqué dans l'illustration.

(8) Fixer les goupilles dans leurs positions de siège, marquées d'un repère lors de la dépose.

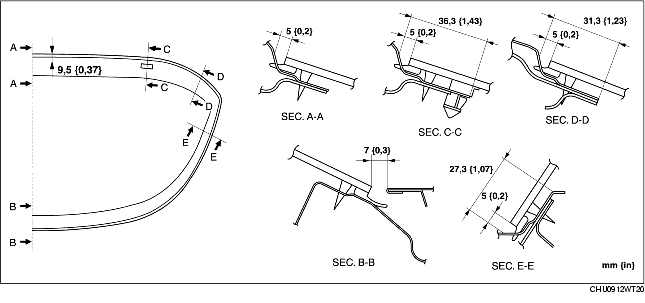

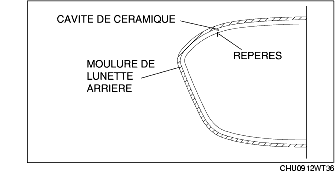

5. Faire un repère au niveau du point de la lunette indiqué dans l'illustration.

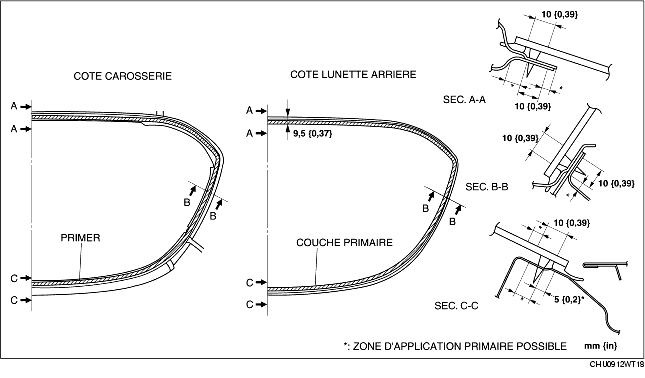

6. N'utiliser que de l'apprêt pour vitre sur la lunette arrière, et de l'apprêt pour carrosserie sur la moulure de lunette, comme indiqué dans l'illustration. Laisser sécher la couche d'apprêt pendant environ 30 minutes.

Attention

• Maintenir les surfaces propres de toute trace de saleté ou graisse, et ne pas toucher les surfaces. Sans quoi, la couche d'apprêt ne fera pas jonction correctement au niveau de la surface en verre et de la surface de carrosserie, provoquant des fuites.

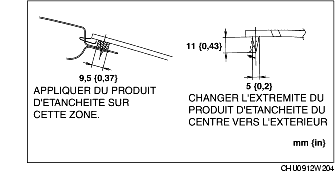

7. Appliquer du produit d'étanchéité sur la surface de la vitre, comme indiqué dans l'illustration.

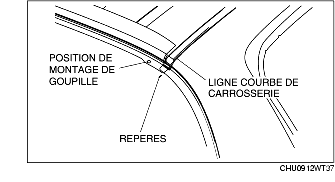

8. Placer les repères de la lunette et la ligne courbe de la carrosserie (moulure de toit) à gauche et à droite, de façon à les aligner.

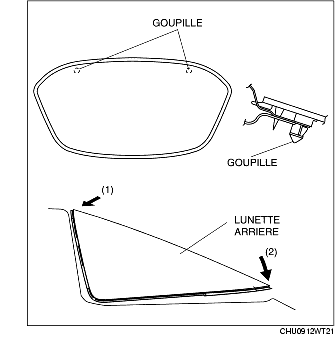

9. Insérer une goupille dans la carrosserie (1), et abaisser la partie arrière (2).

Remarque

• Si la lunette arrière est inclinée lors de l'insertion de la goupille dans la carrosserie, le produit d'étanchéité frottera contre l'embase de la carrosserie, et le produit sera endomagé. ne pas incliner la lunette vers la gauche ou la droite pendant le travail.

10. Appuyer sur les goupilles afin d'enclencher les languettes dans la carrosserie.

11. Presser la lunette arrière au niveau des points (a) indiqués dans l'illustration, de puis l'arrière du véhicule, de sorte que la mesure d'écartement de la lèvre de moulure de la lunette arrière corresponde aux spécifications.

Attention

• Si du produit d'étanchéité adhère à l'antenne ou au filament, veiller à le nattoyer.

12. Reposer l'écrou.

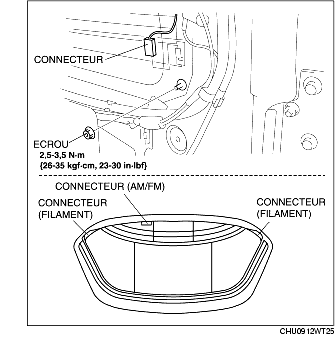

13. Rebrancher l'antenne et les connecteurs du filament.

14. Reposer les pièces suivantes :

(1) Garniture de plage arrière (voir la section DEPOSE/REPOSE DE GARNITURE DE PLAGE ARRIERE.)

(2) Garniture de montant arrière (voir la section DEPOSE/REPOSE DE GARNITURE DE MONTANT ARRIERE.)

(3) Garniture de passage de roue (voir la section DEPOSE/REPOSE DE GARNITURE DE PASSAGE DE ROUE.)

(4) Siège arrière (voir la section DEPOSE/REPOSE DE SIEGE ARRIERE.)

15. Laisser le produit d'étanchéité sécher complètement.

Temps de séchage du produit d'étanchéité : 24 h

16. Appliquer de l'eau savonneuse sur le côté de la moulure de lunette, et souffler de l'air de l'intérieur, puis vérifier qu'il n'y pas de formation de bulles ou de fuites d'air.

• Si c'est le cas, réparer les surfaces endommagées du produit d'étanchéité, et revérifier.
