DEPOSE/REPOSE DE GARNITURE DE PLAGE ARRIERE

1. Déposer les pièces suivantes :

(1) Siège arrière (voir la section DEPOSE/REPOSE DE SIEGE ARRIERE.)

(2) Bas de portière intérieur (voir la section DEPOSE/REPOSE DE BAS DE PORTIERE INTERIEUR.)

(3) Garniture de passage de roue (voir la section DEPOSE/REPOSE DE GARNITURE DE PASSAGE DE ROUE.)

(4) Garniture de montant arrière (voir la section DEPOSE/REPOSE DE GARNITURE DE MONTANT ARRIERE.)

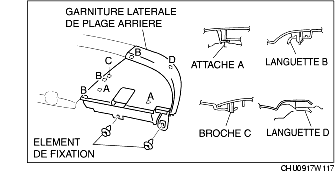

2. Déposer les éléments de fixation de la garniture latérale de plage arrière.

3. Tirer vers le haut la garniture latérale de plage arrière, et dégager les attaches A de la carrosserie.

4. Dégager les languettes B et la goupille C de la garniture centrale de plage arrière.

5. Dégager les languettes D de la carrosserie, et déposer la garniture latérale de plage arrière.

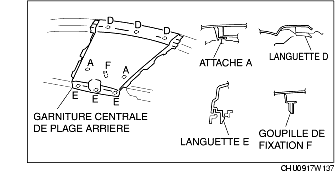

6. Tirer vers le haut la garniture centrale de plage arrière, et dégager les attaches A, les languettes E, ainsi que que la goupille de fixation F de la carrosserie.

7. Dégager les languettes D de la carrosserie, et déposer la garniture centrale de plage arrière.

8. Pour la repose, suivre l'ordre inverse de la dépose.
