DEMONTAGE/REMONTAGE D'ETRIER (AVANT)

BHE041133990W01

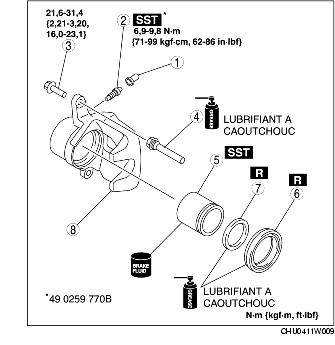

1. Démonter selon l'ordre indiqué dans le tableau.


1	Capuchon de purge
2	Vis de purgeur
3	Boulon
4	Manchon
5	Piston (voir la section Note sur le démontage de piston.)
6	Pare-poussière
7	Joint de piston
8	Corps d'étrier

2. Remonter dans l'ordre inverse du démontage.

Note sur le démontage de piston

Attention

• Le piston peut être endommagé s'il est éjecté avec force. Injecter de l'air comprimé avec précaution afin d'éviter une éjection brutale du piston.

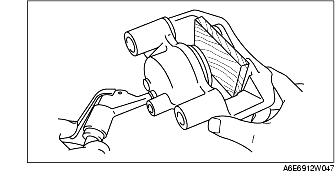

1. Insérer un morceau de bois dans létrier comme indiqué dans l'illustration, puis souffler de l'air comprimé via l'orifice de la vis de purge afin de déposer la piston du corps d'étrier.
