DEPOSE/REPOSE D'OUVERTURE DE TRAPPE DE REMPLISSAGE DE CARBURANT

1. Pour déposer le système d'ouverture de la trappe de remplissage de carburant, déposer la garniture latérale de coffre (gauche). (voir la section DEPOSE/REPOSE DE GARNITURE LATERALE DE COFFRE.)

2. Lors de la dépose du levier d'ouverture de la trappe de remplissage de carburant, effectuer la procédure suivante :

(1) Déposer le bas de portière intérieur (côté conducteur). (voir la section DEPOSE/REPOSE DE BAS DE PORTIERE INTERIEUR.)

(2) Déposer la garniture latérale avant (côté conducteur). (voir la section DEPOSE/REPOSE DE GARNITURE LATERALE AVANT.)

(3) Déposer les éléments de fixation et les attaches du faisceau de câblage, puis décoller partiellement le revêtement de plancher de sorte que le levier d'ouverture de la trappe de remplissage de carburant puisse être déposé.

3. Lors de la dépose du câble du système d'ouverture de la trappe de remplissage de carburant, effectuer la procédure suivante :

(1) Décoller partiellement le tapis de coffre.

(2) Déposer le siège arrière (côté conducteur). (voir la section DEPOSE/REPOSE DE SIEGE ARRIERE)

(3) Déposer la garniture de passage de roue (côté conducteur). (voir la section DEPOSE/REPOSE DE GARNITURE DE PASSAGE DE ROUE.)

(4) décoller partiellment le revêtement de plancher de sorte que le câble du dispositif d'ouverture de la trappe de remplissage de carburant puisse être déposé.

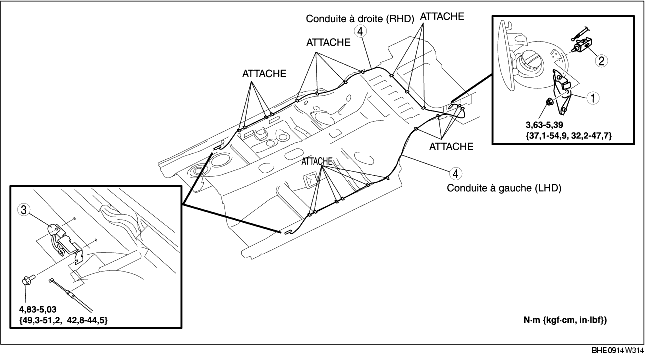

4. Déposer les différents composants selon l'ordre indiqué dans le tableau.

5. Pour la repose, suivre l'ordre inverse de la dépose.

6. Régler la trappe de remplissage de carburant. (voir la section REGLAGE DE TRAPPE DE REMPLISSAGE DE CARBURANT.)
