INSPECTION D'ARBRE DE DIRECTION

1. Détecter la présence de jeu excessif et de détérioration au niveau du support de colonne.

2. Vérifier que les mesures de l'arbre de direction correspondent aux valeurs spécifiées dans l'illustration.

• Si les valeurs mesurées se situent en-dehors de la plage de valeurs spécifiées, remplacer l'ensemble de l'arbre de direction.

Standard

508,5 mm {20,02 in}

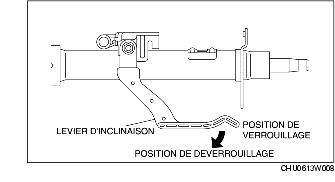

3. Inspecter les éléments suivant lors du fonctionnement de la fonction d'inclinaison.

(1) Vérifier que le levier d'inclinaison se déplace librement de la position bloquée à la position débloquée.

(2) Vérifier que l'arbre de direction est bien fixé lorsque le levier d'inclinaison est verrouillé.

• En cas de dysfonctionnement, remplacer l'arbre de direction.
