INSPECTION DE COUVERCLE D'EMBRAYAGE

1. Déposer le couvercle d'embrayage.

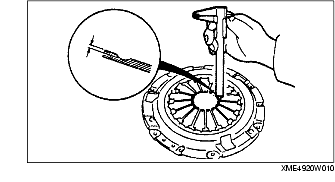

2. Mesurer l'usure des doigts de diaphragme à l'aide d'un pied à coulisse.

Usure maximum

0,6 mm {0,024 in}

• Si la valeur mesurée dépasse la valeur maximum spécifiée, remplacer le couvercle d'embrayage.

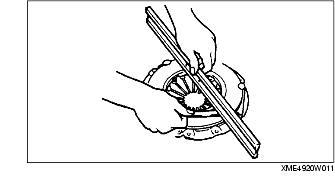

3. Mesurer la planéité du plateau de pression à l'aide d'une règle et d'une jauge d'épaisseur.

Remarque

• Mesurer la planéité du plateau de pression le long du centre.

Planéité maximum

0,5 mm {0,020 in}

• Si la valeur mesurée dépasse la valeur maximum spécifiée, remplacer le couvercle d'embrayage.

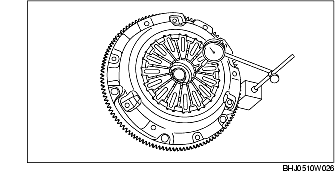

4. Fixer un comparateur à cadran sur le logement arrière, faire tourner le volant-moteur, puis inspecter la différence de hauteur entre les doigts de diaphragme.

Différence de hauteur maximum

1,0 mm {0,039 in}

• Si la valeur mesurée dépasse la valeur maximum spécifiée, remplacer le couvercle d'embrayage.
