INSPECTION DE BRAS D'EQUILIBRAGE

1. Déposer le bras d'équilibrage du véhicule.

2. Vérifier l'absence de déformation ou endommagement au niveau du bras latéral. En cas de dysfonctionnement, remplacer le bras latéral.

3. Vérifier que le joint à rotule n'est pas desserré. En cas de dysfonctionnement, remplacer le joint à rotule.

4. Faire tourner le joint à rotule à 5 reprises.

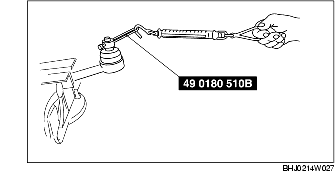

5. Monter l'outil SST sur le goujon du joint à rotule, et mesurer le couple de rotation du joint à rotule à l'aide d'un outil de mesure de tirage.

Couple de rotation de joint à rotule de bras d'équilibrage

0,3-2,2 N·m {4-22 kgf·cm, 3-19 in·lbf}

Indication de l'outil de mesure de tirage : 3-22 N {0,3-2,2 kgf, 0,7-4,9 lbf}

• Si la valeur mesurée se situe en-dehors de la plage de valeurs spécifiées, remplacer le bras d'équilibrage.
