INSPECTION D'ARBRE DE TRANSMISSION
BHE031525002W06
Pour arbre de transmission en fibres de carbonne
-
Attention
-
• Remplacer l'arbre de transmission s'il est tombé.
-
• Manipuler l'arbre de transmission avec beaucoup de précaution, en veillant à ce qu'il ne subisse aucun choc de la part des objets alentour, ou autres.
-
• Remplacer l'arbre de transmission si le tuyau est ébréché ou voilé.
-
• Protéger l'arbre de transmission contre tout endommagement éventuel, et le manipuler avec beaucoup de précaution pendant le travail.
1. Utiliser un comparateur à cadran pour mesurer le voilage de l'arbre de transmission dans chaque position.
-
• Si la valeur mesurée dépasse la valeur maximum spécifée, remplacer l'arbre de transmission.
-
Voilage maximum
-
0,4 mm {0,016 in}

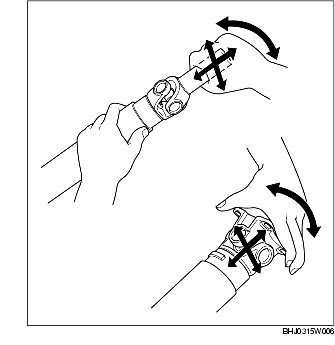

2. Inspecter le jeu et le mouvement rotatif du joint en faisant tourner le joint universel dans les sens indiqués par les flèches.
-
Couple initial (valeur de référence)
-
0,29-0,98 N·m
-
{3,0-10 kgf·cm, 2,7-8,6 in·lbf}
-
• Si du jeu ou un couple initial excessif est détecté, remplacer l'arbre de transmission.
3. Vérifier que l'arbre de transmission n'est ni plié, ni endommagé.
-
• En cas d'anomalie, remplacer l'arbre de transmission.
4. Vérifier qu'il y a un espace entre le tuyau et la bride de chappe.
-
• En cas d'anomalie, remplacer l'arbre de transmission.
5. Vérifier que le joint (entre le tuyau et la chappe) ne présente pas de fêlures, décollements ou autres dommages similaires.
-
• En cas d'anomalie, remplacer l'arbre de transmission.
Pour arbre de transmission en acier
1. Utiliser un comparateur à cadran pour mesurer le voilage de l'arbre de transmission dans chaque position.
-
• Si la valeur mesurée dépasse la valeur maximum spécifée, remplacer l'arbre de transmission.
-
Voilage maximum
-
0,4 mm {0,016 in}
2. Inspecter le jeu et le mouvement rotatif du joint en faisant tourner le joint universel dans le sens indiqué par la flèche.
-
Couple initial (valeur de référence)
-
0,29-0,98 N·m
-
{3,0-10 kgf·cm, 2,7-8,6 in·lbf}
-
• Si du jeu ou un couple initial excessif est détecté, remplacer l'arbre de transmission.
